型号:LC1M-3.81-4P-140

位数:4P

颜色:绿色，其他颜色定制

货期:请咨询在线客服获取库存，交期等信息

服务:2-12P常备，12线以上需要定制

品牌:Elinker

图纸: 下载

在线购买:

产品描述
技术参数
应用场景
技术图纸
产品包装

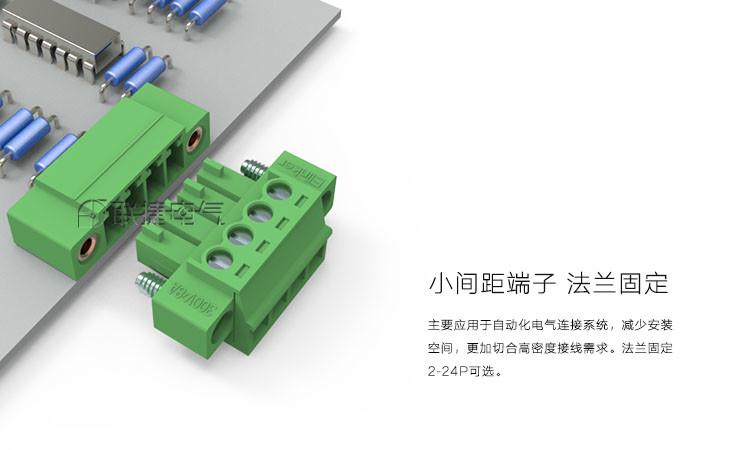

4P小间距端子

优势

间距小，节省空间；

结构高度低；

接线容量大，可以连接截面积为2.5mm²的柔性导线；

插头插座防错插防错位保护；

产品属性
[使用温度(℃):]	-40℃至120℃
[额定电流]	8A
[端子针距]	3.81mm
[接线方式]	框式
[安装方式]	线路板安装
[产品功能]	单层
[额定电压]	300V
[适用线径(mm²):]	1.5
[适用线规(AWG):]	28-16
[单芯/多芯线径(mm²):]	0.08-1.5
[最大锁紧扭力(Nm):]	0.22-0.25
[螺丝规格:]	M2
[剥线长度(mm):]	7
[耐电压值:]	AC 2500V/min
[绝缘材料/阻燃级别:]	PA66/V0
[端子:]	插拔式、PCB线路板端子
[同款型号]	MC 1.5/…-STF-3.5 BL 3.50/180F MC-RA3.5H EC350VM 15EDGKM-3.5 TJ 3.5-With flange PTB350B-09 MC421-350 MC 1.5/…-STF-3.81 BCZ 3.81/180F EC381VM 15EDGKM-3.81 TJ 3.81 (With flange) PTB350B-11 MC421-381
