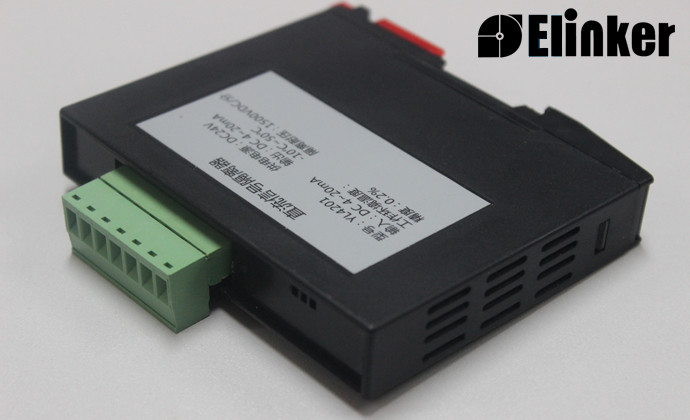

1、概述

联捷直流信号隔离变换器使用于工业现场信号传输，减少复杂电气环境中设备间的信号传输的噪声干扰，提高系统设备可靠性。与单元组合仪表及DCS,PLC等系统配套使用，可广泛应用于油田、石化、制造、电力、冶金等行业的自控工程之中。本系列隔离变换器分为有源隔离器和无源隔离器两大类。

2、型号说明

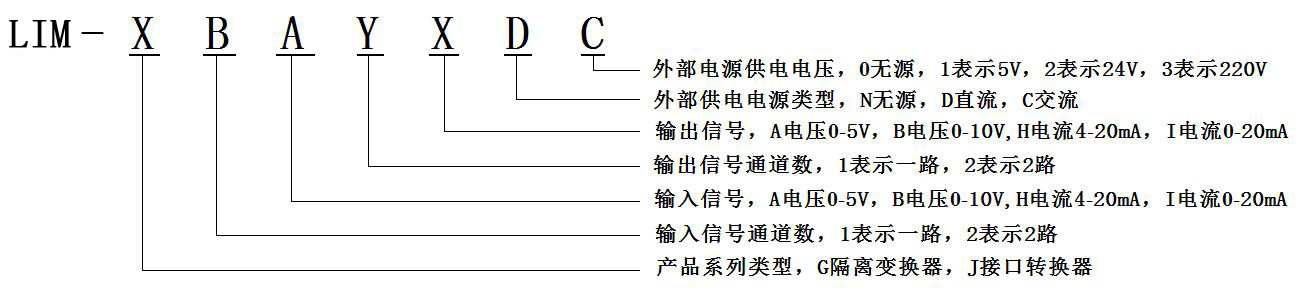

有源隔离器命名

LIM-G1H1HD2表示外部供电直流24v 4~20ma电流单路输入4~20ma电流单路输出隔离器。

无源隔离器命名

LIM-G1A1HN0表示无源型0~5V单路电压输入4~20ma单路电流输出隔离器。

3. 典型应用

   配合DCS/PLC等控制系统或其它单元组合仪表应用。

   连接至控制系统：各款DCS/PLC的AI卡，接收电流环信号。

   适用于连接的现场设备：各种设备的直流电流信号。

4.主要技术规格

    本系列隔离器常见分类有输入电压输出电压型，输入电压输出电流型，输入电流输出电流型，输入电流输出电压型四种方式。输入输出电压有0~5V，1~5V，0~10V，±5V.输入输出电流有4~20mA, 0~20mA, ±10mA。

主要物理电气数据：

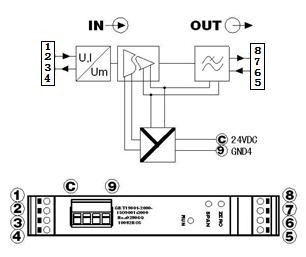

5.接线方法

6.安装环境要求

 符合技术规格所要求的环境温度范围和环境湿度范围。

 周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响。

 环境空气中应不含有对铬、镍、银镀层\有色金属及其合金起腐蚀作用的介质,以及易燃易爆的物质采用。
