在电子设备日益精密、复杂的今天，接线端子作为电气连接的关键部件，其可靠性直接影响到整个系统的稳定运行。LW5C-7.62 PCB栅栏式接线端子凭借其独特的结构设计、优异的电气性能与便捷的安装方式，成为电源、变频器、控制器及PCB线路板等领域的理想选择。

1.产品概述

联捷LW5C-7.62属于LW栅栏式接线端子系列，采用板式压线结构，专为PCB板安装而设计。产品提供2P至9P多种位数规格，可灵活满足不同电路连接需求。其核心优势在于中间针位安装结构，不仅简化了安装步骤，更使得接线直观牢固，有效降低接触不良的风险，提升长期使用的稳定性。

2.结构与连接优势

板式压线，直观牢固。与传统螺纹压线方式不同，LW5C-7.62采用板式压线设计，压线面积大且受力均匀，能够为导线提供稳固的夹持力。接线时，操作者可以清晰观察导线插入位置，确保连接到位，避免虚接隐患。

3.中间针位，简化安装

产品采用中间针位安装结构，引脚排列规整，与PCB板孔位配合精准。这种设计简化了焊接与装配流程，尤其适合自动化生产线作业，有效提高生产效率。同时，紧凑的结构布局有助于节省板上空间，利于高密度集成。

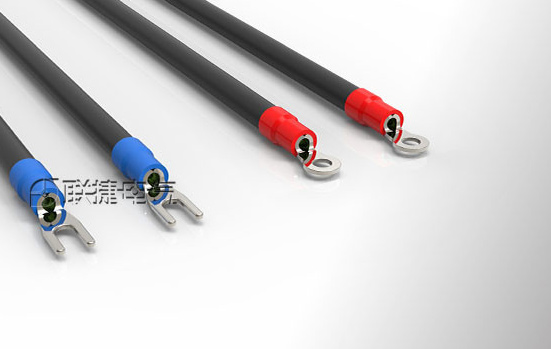

4.适配O型/U型端头

需要注意的是，LW栅栏式接线端子在实际应用中须配备O型或U型端头方可投入使用。这一设计确保了导线与端子之间的接触面积最大化，增强抗振防松能力，特别适用于存在振动或温变环境的工业设备。

5.应用领域

LW5C-7.62系列接线端子广泛应用于多个电子电气场景：

电源设备：用于电源模块的输入输出接线，保障大电流稳定传输；

变频器：在变频调速系统中承担主回路与控制回路的可靠连接；

控制器：满足PLC、工控机等控制单元的信号与电源布线需求；

PCB线路板：作为板级接线端口，方便设备组装与后期维护。

6.技术参数

为确保用户正确选型与使用，LW5C-7.62的核心电气与材料参数如下：

绝缘材料/阻燃级别：PBT / V0（UL94最高阻燃等级，离火自熄，安全可靠）

耐电压值：AC 2000V/min（耐压性能出色，有效保障绝缘安全）

额定电压：400V（满足常规工业电气系统电压等级）

额定电流：20A（可承载中等功率负载，适用于多数电源与控制回路）

LW5C-7.62 PCB栅栏式接线端子以扎实的工艺、清晰的安装逻辑和可靠的电气性能，为电子制造企业提供了值得信赖的连接方案。无论是在高密度电源板还是复杂控制系统中，它都能凭借V0级阻燃材质、高耐压特性和稳定的压线结构，护航设备长期安全运行。选用LW5C-7.62，即选择了连接效率与品质保障的平衡之道。
