产品中心

LC1M-7.5/LC1M-7.62

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

2-16P

同类型产品选型

查看

PDF规格书下载 在线3D模型

接线端子技术资料

技术图纸

上海联捷LC1M-7.62法兰对插组合式插拔端子





优势

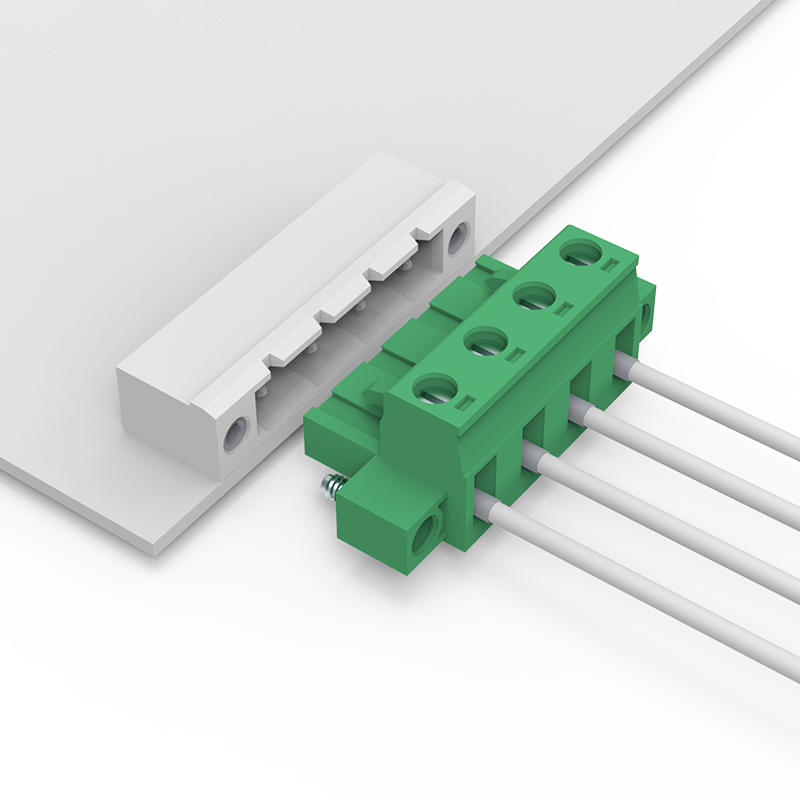

 法兰固定，插头插座紧密结合，节省空间

 平行进线，与螺丝拧紧方向垂直，保护导线；

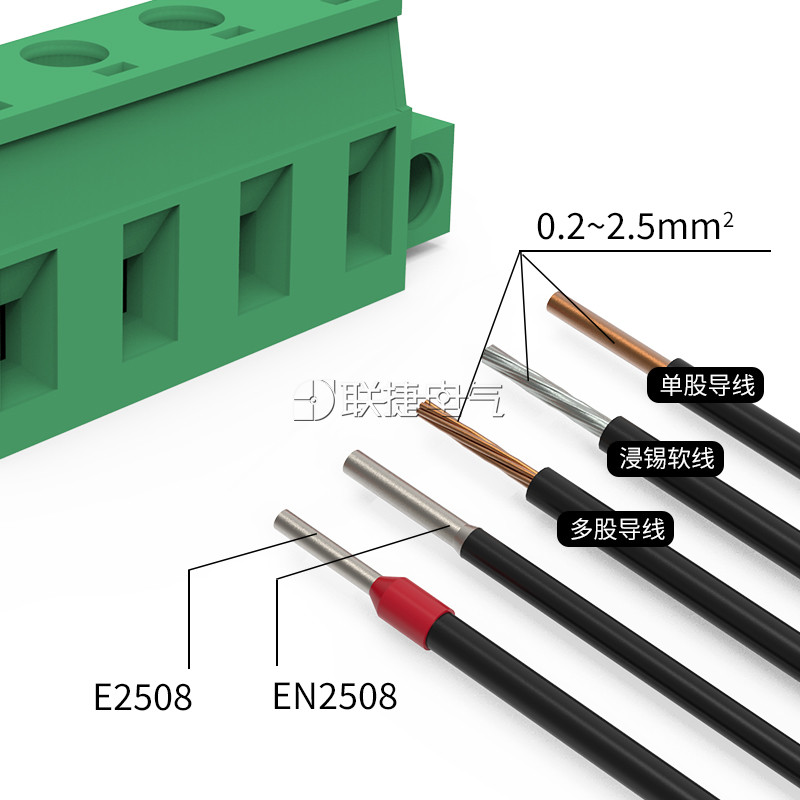

 接线容量大，可以连接截面积为2.5mm²的导线；

 通过防错插件对插头插座进行保护。



 上海联捷LC1M-7.62法兰对插组合式插拔端子

上海联捷LC1M-7.62法兰对插组合式插拔端子

上海联捷LC1M-7.62法兰对插组合式插拔端子

上海联捷LC1M-7.62法兰对插组合式插拔端子

产品功能

单层

接线方式

框式

端子针距

7.5/7.62mm

额定电压

400V

额定电流

15A

同款型号

GMSTB 2.5/…-STF 7ESDVM 2EDGKM-7.5 TJ 7.5-With flange MC101-750 GMSTB 2.5/…-STF-7.62 3ESDVM 2EDGKM-7.62 TJ 7.62-With flange MC101-762

使用温度(℃):

-40℃~+105℃

端子:

对插端子

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

AC 2500V/min

剥线长度(mm):

7

螺丝规格:

M3

最大锁紧扭力(Nm):

0.5

适用线规(AWG):

28-12

适用线径(mm²):

0.2-2.5
