产品中心

LC6-5.0

产品品牌

Elinker

产品颜色

绿色，其他颜色定制

产品服务

提供3D模型/规格书，阶梯报价，专业售后回访

产品位数

暂无数据

同类型产品选型

查看

PDF规格书下载 在线3D模型

接线端子技术资料

技术图纸



插拔式接线端子压线方式

（单芯线）示意图



进线时,将导线直接插入端子内部

,弹片可自动固定导线,；

退线时,需借助辅助工具将弹片压至较底部,

取出导线即可.

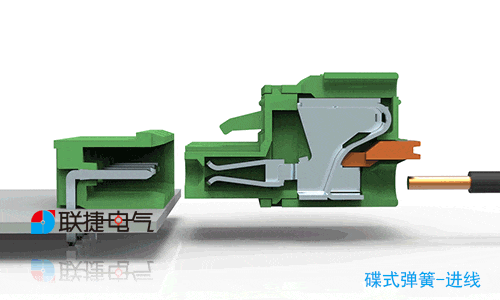

碟式弹簧进线示意图







优势

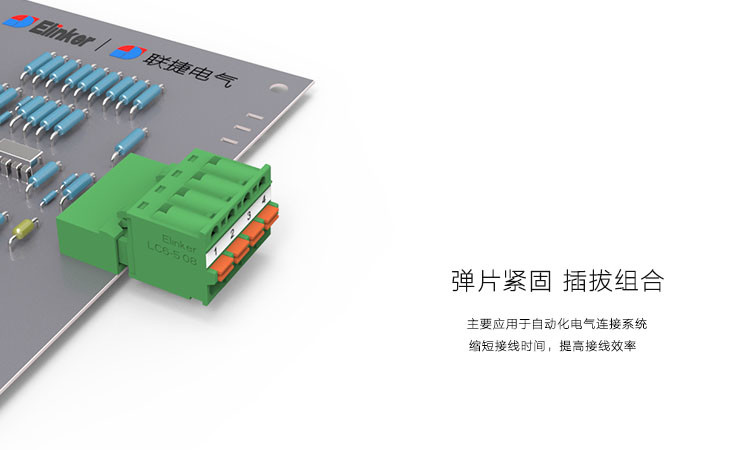

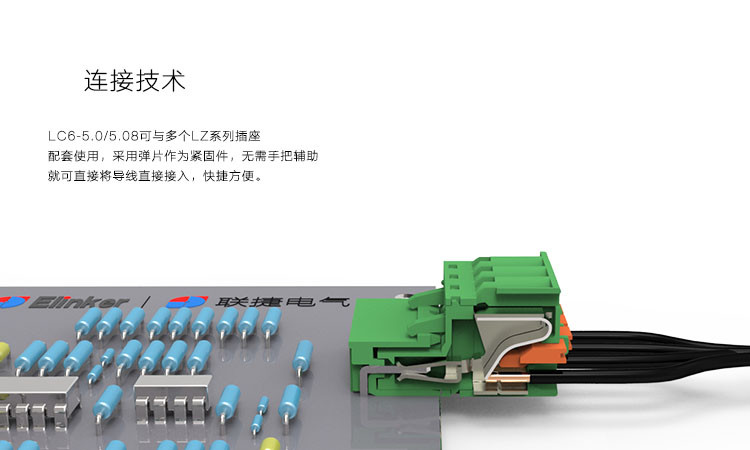

 弹簧连接方式，只需将导线直接插入接线位即可，快捷方便；

  接线容量大，可以连接截面积为2.5mm²的柔性导线；

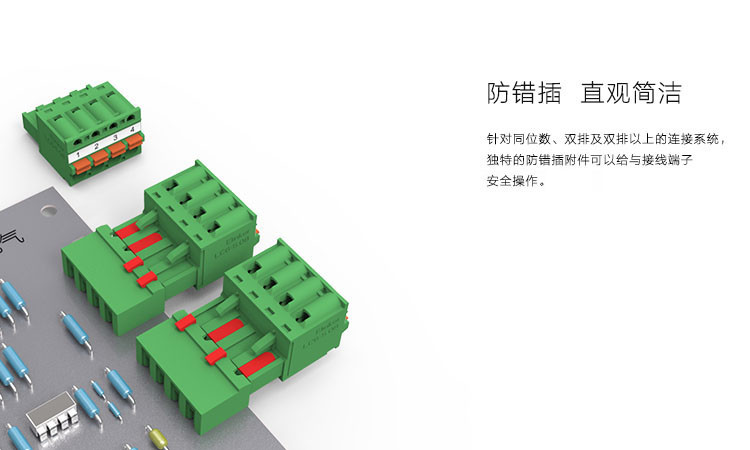

  通过防错插件对插头插座进行防错位保护。



产品功能

单层

安装方式

线路板安装

接线方式

弹簧式

端子针距

5.08mm

额定电压

250V

额定电流

12A

同款型号

FKC 2.5/...-ST 5ESDSR 2EDGKD-5.0 FKC 2.5/...-ST-5.08 BLF 5.08HC/180 SN 2ESDSR 2EDGKD-5.08 HW 5.08 (Contact on down side)

端子:

插拔式端子 弹簧接线端子

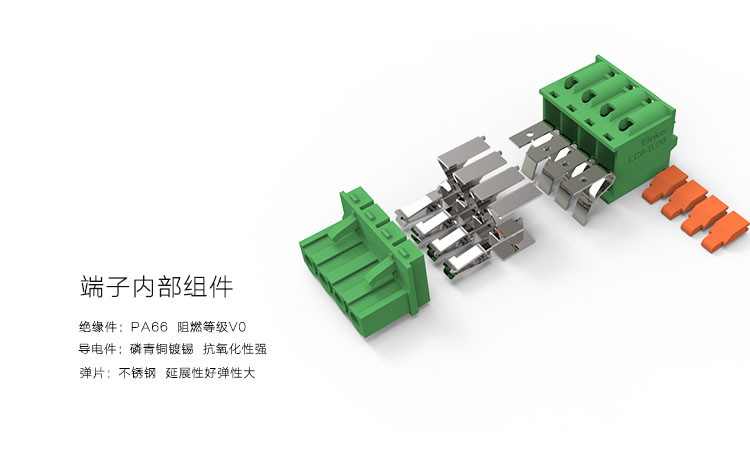

绝缘材料/阻燃级别:

PA66/V0

耐电压值(kv):

4

剥线长度(mm):

10

单芯/多芯线径(mm²):

0.2-2.5

适用线规(AWG):

【IEC】24-12【UL】26-12

适用线径(mm²):

2.5
